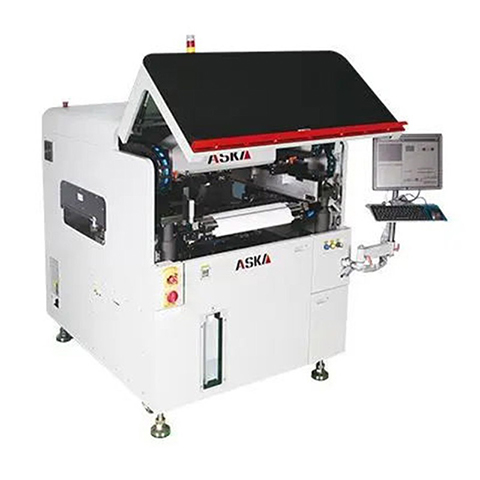

錫膏印刷機精度不達標的原因是什么
錫膏印刷機精度不達標的原因是什么
錫膏印刷機精度不達標的原因有多種，以下是一些主要因素：
一、錫膏印刷機鋼網問題
1、?開口尺寸不當?：鋼網的開口大小與PCB焊盤不匹配，過大或過小都會導致錫膏印刷不均勻，出現少錫或多錫塌陷的問題。一般要求鋼網開孔尺寸小于焊盤五分之一，并確保開口平滑無毛刺。
2、?鋼網清潔不良?：鋼網被錫膏堵孔或底部附著過多錫膏，會影響錫膏的正常印刷。使用后應及時清潔鋼網，避免堵塞和附著。
3、?鋼網固定松動?：鋼網在印刷過程中固定不牢固，會導致印刷偏移。應定期檢查鋼網固定情況，確保牢固無松動。
二、錫膏印刷機刮刀問題
1、?壓力不合適?：刮刀壓力過大或過小都會影響錫膏的滲透量，導致印刷精度不達標。應調整刮刀壓力，確保適中。
2、?角度和速度設置不當?：刮刀的角度和速度設置不合理，也會影響錫膏的均勻性。一般設置刮刀角度為45~60度，速度為2~5秒一塊PCB板。
3、?磨損嚴重?：刮刀磨損后無法有效刮除鋼網上的錫膏，導致印刷不良。應定期檢查刮刀磨損情況，及時更換。
三、印刷機錫膏問題
1、?粘度不合格?：錫膏的粘度過高或過低，都會影響其流動性，導致印刷不均勻。應選擇粘度合格的錫膏，并確保金屬顆粒物尺寸小于鋼網開孔尺寸。
2、?攪拌不均勻?：錫膏在使用前未充分攪拌均勻，會導致黏度不一致，影響印刷精度。使用前應充分攪拌均勻錫膏。
3、?金屬顆粒物超標?：錫膏中的金屬顆粒物尺寸超標，容易堵塞鋼網，影響印刷效果。
四、錫膏印刷機設備與環境問題
1、?脫模速度不當?：脫模速度過快或過慢，都會導致錫膏在PCB焊盤上分布不均勻。應根據不同產品調整脫模速度。
2、?坐標偏移?：印刷機的坐標設置不準確，會導致錫膏無法準確印刷到預期位置。應重新校準和調整印刷機的坐標系統。
3、?定位點識別不良?：全自動錫膏印刷機的視覺系統識別不準確或不良，會影響印刷精度。應檢查并調試視覺系統，確保定位點能夠準確識別。
4、?PCB停板不穩定?：PCB板在印刷過程中定位不穩，會導致偏移。應檢查PCB的定位治具、托盤治具及真空系統，確保穩定固定PCB。
5、?相機位置不當?：相機可能碰到PCB，引起偏移。應調整相機位置，避免在印刷過程中碰到PCB。
6、?設備連接問題?：如控制線松動或損壞，會影響印刷精度。應檢查設備連接，確保所有連接線牢固無損壞。7、?系統或軟件問題?：系統軟件或硬盤的異常也可能導致印刷偏移。應定期檢查并更新系統軟件，確保系統正常運行。
五、錫膏印刷機其他因素
環境溫度和濕度對錫膏的印刷質量也有顯著影響。溫度過高或濕度過大可能導致錫膏提前干燥或結塊，影響印刷性能。因此，應確保印刷環境符合要求。綜上所述，錫膏印刷機精度不達標的原因涉及多個方面，需要全面細致地檢查和調整各個環節，以確保印刷質量和穩定性。
